材料簡介
凝膠增強劑： 本產品規(guī)格為10KG/袋，灰白色納米材料。引進德國BES新材料技術集團最新技術配方，關鍵 核心原料添加劑分別進口自德國、美國和日本。由凝膠、補強、減水、引氣、緩凝和納米纖維等多種高 分子聚合物經分散研磨干燥流體混合而成的粉體納米產品。按一定比例添加(15KG-20KG/M3)，使得透水 砼內部的點連接強度大大加強，經檢測可穩(wěn)定實現C25有以上強度。
乳化反應劑： 本產品規(guī)格為20KG/桶，奶白色納米材料。引進德國BES新材料技術集團最新技術配方，關鍵 核心原料添加劑分別進口自德國、美國和日本。由合成樹脂和膠晶等多種高分子聚合物經分散研磨乳化 反應流體混合而成的液體納米產品。按一定比例添加(3KG-9KG/M3)，使得透水砼內部的點連接強度大大 加強，經檢測可穩(wěn)定實現C25有以上強度。
氧化鐵系顏料 著色劑：本產品規(guī)格為25KG/包，無機顏料。引進德國BAYER最新技術配方，由上海一品生產 出品(非本公司產品)。按一定比例添加(1KG-15KG/M3)，使得透水砼具有可靠的顏色裝飾效果。
罩面保護劑： 本產品規(guī)格為20KG/桶，無色透明或有色油性材料。引進美國ANRUILI最新技術配方，由聚氨 酯丙烯酸樹脂組成。按一定比例(0.2-0.3/M2)和專業(yè)工具噴霧涂刷，使得透水砼表面層增加一層抗紫外 線的耐磨涂層。

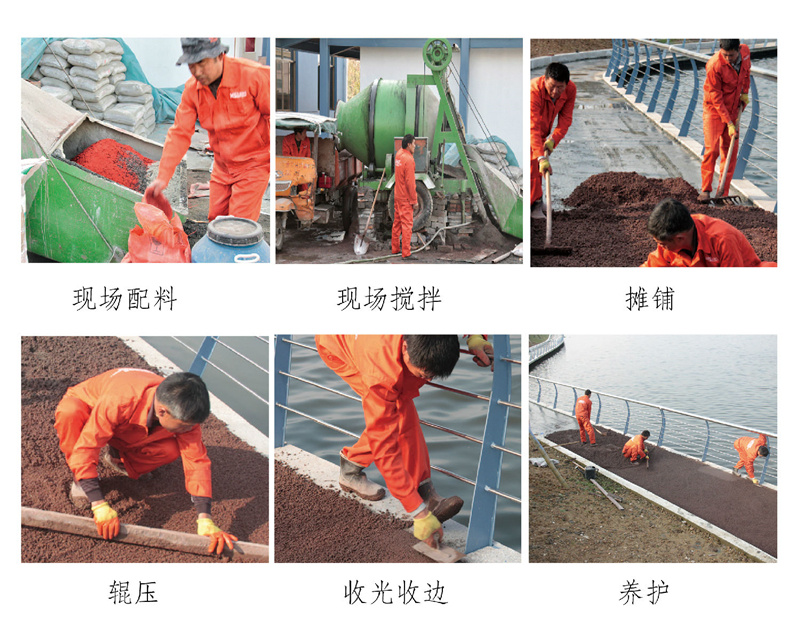

施工工藝
1.攪 拌:透水混凝土需嚴格按比例計量配合石子、水泥、凝膠增強劑、乳化反應穩(wěn)定 劑、著色顏料和潔凈水等材料。拌合物中改性灰槳的稠度較大，且數量較少，為了保證改性灰漿能均勻 地包裹在骨科上，宜采用大型強制式攪拌機，攪拌時間為5分鐘以上。
2.澆筑：在澆筑之前，路基必須先用水濕潤。否則 透水地坪快速失水份會減弱骨料間的粘結強度。由于透水地坪拌合物比較干硬，將拌和好的透水混凝土 按設計標高攤在路基上鋪平即可。
3.振搗：在澆注過程中不宜強烈振搗或夯實 。一般用平板振動器輕振鋪平后的透水性混凝土混合料，但必須注意不能使用高頻振搗器，否則他會使 混凝土過于密實面減少孔隙率，并影響透水效果。同時高頻振搗器也會使水泥漿體從粗骨料表面離析出 來，流入底部形成一個不透水層，使材料失去透水性。
4.輥壓并抹平：振搗以后，應進一步采用實心鋼管或輕型壓路機 壓實壓平透水混凝土拌合料，考慮到拌合料的稠度和周圍溫度等條件，可能需要多次輥壓，但應注意， 在輥壓前必須清理輥子，以防粘結骨料，適時使用專用機械抹平。
